液壓夾具部件
        杰根斯制造形式多樣,規格眾多的液壓夾具部件,包括液壓油缸,增壓泵,以及液壓夾具部件。
        液壓夾具油缸有直線缸,旋轉缸,安裝方式具有接板式和接管式,上法蘭或下法蘭安裝,等等。
        規格:尺寸最小有小拇指大小的微型油缸,各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。



氣液增壓缸

氣液增壓缸

  • 8:1 和 30:1 增壓比率
  • 整體式套件
  • 動作迅速
  • 空氣控制
  • 不需拆卸就可便利地充氣
  • 提供2D和3D格式的CAD文件下載
安裝支架信息見第27頁



  氣液增壓缸是小型套件, 直接連接到壓縮空氣動力源,通過此增壓缸內的油缸壓力轉換, 以8:1或30:1的增壓比率輸出液壓力。這類氣液增壓缸動作迅速(每分鐘可操作10次), 壓力大, 但行程較短(6.4毫米)。

規格

件號

60596

60598

實際行程

6.4

6.4

輸入氣壓

所產生的壓力

(kN)

8.6bar(最大)

4.3

16.4

6.9bar

3.2

12.9

5.2bar

2.0

9.5

3.4bar

1.2

5.9

1.7bar(最小)

0.23

2.0

重量

1.0

2.04

比率

8:1

30:1

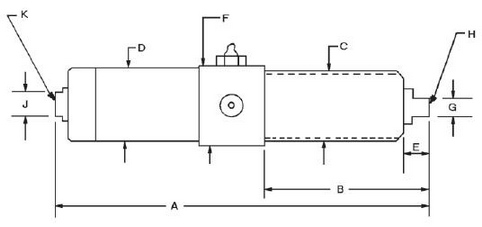

圖紙

尺寸

件號

A

B

螺紋
C(英制)

D

E

F

對邊寬度
G

螺孔
H(英制)

對邊寬度
J

進油口
K(英制)

60596

184.15

71.44

1 9/16-16

44.45

18.26

50.80

19.05

5/16-24x1/2

22.23

9/16-18

60598

236.54

100.01

1 7/8-16

63.50

18.26

63.50

19.05

5/16-24 x1/2

22.23

9/16-18
