| 通孔油缸 |
|
|
 |
通孔油缸特別適合于手動夾具轉換成液壓夾具, 替代諸如雙凸輪螺母、拉桿或其他手動壓緊器. 通常, 不需特別加工, 只需一個尺寸稍長的螺栓即可, 見下頁應用圖示。
|
 |
規格
規格 |
60403
60404
60413
60414 |
60401
60402
60410
60411
60412
63123 |
60405 |
實際行程 (mm) |
6 |
8 |
16.3 |
工作流量 (cm3) |
4.9 |
11.5 |
52.4 |
有效活塞面積 (cm2) |
6.2 |
12.3 |
32.3 |
最小工作壓強 (bar)* |
7 |
7 |
7 |
最大工作壓強 (bar) |
340 |
340 |
340 |
最大輸出壓力(kN) |
21.3 |
43.8 |
111.1 |
* 裝有彈簧 |
|
通孔油缸能推或拉,可選通孔型或螺紋孔型.對于通孔型產品, 活塞桿可裝上螺栓. 螺紋孔型油缸可裝上一個旋入活塞中的螺栓,成為直線油缸(推). 由于活塞式設計,螺紋孔型油缸并無行程.拿走內部回復彈簧, 通孔油缸便可用氣動操作. |
通孔油缸(英制) |

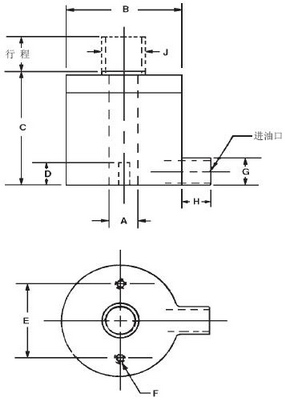

件號 |
A |
B |
C+ |
D |
E |
F |
G |
H |
桿徑
J |
進油口
尺寸 |
重量
(磅) |
*60403 |
13/32 |
1 15/16 |
1 7/8 |
5/16 |
1 5/8 |
10-32 |
3/4 |
1/2 |
7/8 |
7/16-20 |
1.0 |
*60404 |
17/32 |
1 15/16 |
1 7/8 |
5/16 |
1 5/8 |
10-32 |
3/4 |
1/2 |
7/8 |
7/16-20 |
1.0 |
60401 |
21/32 |
2 1/2 |
2 3/16 |
5/16 |
2 7/32 |
10-32 |
7/8 |
3/8 |
1 1/4 |
9/16-18 |
2.5 |
60402 |
25/32 |
2 1/2 |
2 3/16 |
5/16 |
2 7/32 |
10-32 |
7/8 |
7/8 |
1 1/4 |
9/16-18 |
2.5 |
60405 |
1 1/64 |
4 |
3 9/16 |
5/8 |
3 1/2 |
1/4-28 |
No |
Boss |
2 1/8 |
9/16-18 |
10.5 |
|
*行程不可增加
+活塞收縮后的測量總尺寸. |
| 內螺紋孔油缸(英制) |
件號 |
A |
B |
C |
螺紋
深度
D |
E |
F |
G |
H |
J |
進油口
尺寸 |
重量
(磅) |
60413 |
3/8-16 |
1 15/16 |
1 13/16 |
5/16 |
1 5/8 |
10-32 |
3/4 |
1/2 |
7/8 |
7/16-20 |
1.0 |
60414 |
1/2-13 |
1 15/16 |
1 13/16 |
5/16 |
1 5/8 |
10-32 |
3/4 |
1/2 |
7/8 |
7/16-20 |
1.0 |
60410 |
1/2-13 |
2 1/2 |
2 3/16 |
5/16 |
2 7/32 |
10-32 |
7/8 |
7/8 |
1 1/4 |
9/16-18 |
2.5 |
60411 |
5/8-11 |
2 1/2 |
2 3/16 |
5/16 |
2 7/32 |
10-32 |
7/8 |
7/8 |
1 1/4 |
9/16-18 |
2.5 |
60412 |
3/4-10 |
2 1/2 |
2 3/16 |
5/16 |
2 7/32 |
10-32 |
7/8 |
7/8 |
1 1/4 |
9/16-18 |
2.5 |
|
| 通孔型油缸(公制) |
件號 |
A |
B |
C |
螺紋
深度
D |
E |
F |
G |
H |
J |
進油口
尺寸BSPT |
重量
(kg) |
63123 |
17 |
64 |
55 |
8 |
56 |
M5x0.8 |
22 |
10 |
32 |
3/8-19 |
1.1 |
|
|
