液壓夾具部件
        杰根斯制造形式多樣,規格眾多的液壓夾具部件,包括液壓油缸,增壓泵,以及液壓夾具部件。
        液壓夾具油缸有直線缸,旋轉缸,安裝方式具有接板式和接管式,上法蘭或下法蘭安裝,等等。
        規格:尺寸最小有小拇指大小的微型油缸,各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。



旋轉油缸 – 下法蘭/板式安裝

旋轉油缸 – 下法蘭/板式安裝

  活塞右旋90°,但可訂購左旋型(件號后加"-LH")或無旋轉型(件號后加"-SP")。

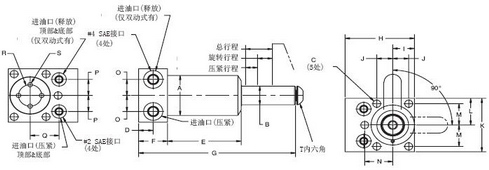

圖紙
  • 壓緊力范圍: 5.0 - 22.7 kN
  • 安裝方式:板式安裝或標準管接安裝
  • 可選單動式或雙動式
  • 高度適應性的法蘭安裝設計
    (油缸壓緊臂請另選購, 見下頁)

  下法蘭安裝型旋轉油缸有多種安裝方式,如底部通孔安裝或頂板安裝

圖紙

規格

單動式 雙動式

60661

60663

60665

60671

60673

60675

最大輸出力(kN)

5.0

11.8

22.7

5.0

11.8

22.7

總行程

20.1

29.5

42.2

19.3

29.5

42.2

  旋轉行程

12.2

16.8

26.2

11.4

16.3

26.2

  壓緊行程

7.9

12.7

16.0

7.9

13.2

16.0

工作流量(壓緊, cm3)

3.77

11.80

32.12

3.77

11.80

32.45

工作流量(松開, cm3)

N/A

N/A

N/A

7.54

23.43

65.55

最小工作壓強

51.7

51.7

51.7

34.5

34.5

34.5

最大工作壓強

345

345

345

345

345

345

有效活塞面積(cm2)

1.94

4.00

7.61

1.94

4.00

7.61

注意! 油缸壓緊臂旋轉時切勿使其接觸工件或夾具。

下法蘭安裝式



提供CAD文件下載!
www.jergensinc.com


件號

件號

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

60661

60671

38.1

15.8

7.1

16.0

61.0

31.8

134.4

63.5

19.1

14.2

50.8

25.4

20.6

25.1

14.2

14.2

28.7

16.8

3.5

3/8-24 X 5/8

60663

60673

47.5

22.2

8.6

16.0

80.8

31.8

172.2

76.2

23.9

17.5

63.5

31.8

25.4

30.7

19.1

19.1

31.8

25.4

5.0

1/2-20 X 3/4

60665

60675

63.5

31.7

10.4

18.8

111.5

38.1

237.2

86.1

32.3

23.9

79.2

39.6

31.8

-

-

19.1

35.1

35.1

5.0

5/8-18 X 1

板式安裝尺寸 - 下法蘭式 板式安裝尺寸 -下法蘭式

單動
件號

雙動
件號

A

B

C

D

E

F

G

60661

60671

39.1

1/4-20

14.2

25.1

20.6

28.7

14.3

60663

60673

48.8

5/16-18

17.5

30.7

25.4

31.8

19.1

60665

60675

64.8

3/8-16

23.9

-

31.8

34.9

19.1
