液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　

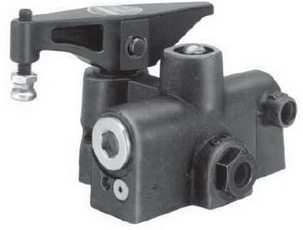

杠桿式旋轉油缸(英制)

杠桿式旋轉油缸(英制)



規格

　　旋轉油缸的壓緊臂可從工件旋開80°角, 能方便地靠近/離開工件, 對其進行壓緊和裝、卸操作。旋轉油缸能以任何位置安裝。 因其密封結構, 所以可在冷卻液環境中工作。

　　重要: 當使用大容量氣液增壓泵(61761和61762, 見本目錄第65頁)時, 必須使用限流閥(第14,74頁), 以限制液壓油進入旋轉油缸的壓緊進油口. 這樣將大大減輕壓緊臂對壓緊部位的撞擊, 從而延長油缸的使用壽命.

　　限流閥限制液壓油的流動以緩沖旋轉油缸的旋轉運動. 建議將限流閥配合大容量氣液增壓泵(61761和61762)使用.

　　小容量"Shoebox"泵(61755和61756)則不需限流閥.

件號(右旋式)

62823

件號(左旋式)

62824

工作體積(cu. in.)

1

最小
工作壓強(psi)

80*/300

最大
工作壓強(psi)

3000

壓力壓強比

1.3:1

壓緊行程(in.)

0.18

最大
輸出力(lbs.)(3,000 psi時)

3900

重量(lbs.)

11
* 80 psi啟動轉臂旋轉, 300 psi為壓緊壓強.

限流閥

限流閥 件號　61648

件 號

61648

　

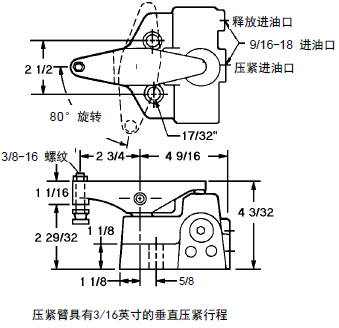

圖紙
　 　
　
　
