液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　
　 　

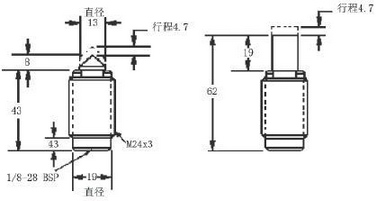

點壓式螺紋油缸

－管接式

 　　杰根斯點壓式油缸可與任何動力源匹配使用, 專為有限的操作空間設計。點壓式設計可適應加工過程中工件的變形�；蛘�，當加工大直徑鑄件或環狀件的上表面時, 可用來支撐這些工件。頂頭尖端為淬火工具鋼 (50-60Rc)。產品含鎖緊螺母. 不適合氣動操作。
點壓式螺紋油缸點壓式螺紋油缸

規格

件號

英制 公制

61512

61514

63201

63202

實際
行程

4.7

4.7

4.7

4.7

工作
流量(cm3)

0.6

0.6

0.6

0.6

有效
活塞面積(cm2)

1.3

1.3

1.3

1.3

最小
工作壓強(bar)

27.6

27.6

27.6

27.6

最大
工作壓強(bar)

334.7

334.7

334.7

334.7

最大
輸出力(kN)

4.5

4.5

4.5

4.5

重量

0.23

0.27

0.23

0.27

提供2D和3D格式的CAD文件下載


件 號

61512
*接口尺寸為英制單位

件 號

61514

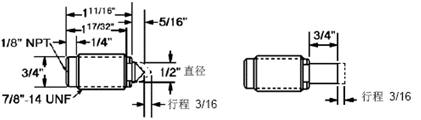

圖紙

件 號（公制）

63201
　

件 號（公制）

63202

小型螺紋油缸－管接式

 圖紙　　

　　小型全螺紋缸體使安裝便利, 也易于調整長度. 該產品尺寸小, 在緊湊空間里可提供強壓緊力. 螺紋油缸具有硬質活塞, 鋼質缸體，合金彈簧和聚四氟墊圈, 可確保無故障操作和更長使用壽命.
　　不適合氣動操作. 安裝支架信息見第27頁. 產品包含鎖緊螺母.

　　　提供2D和3D格式的CAD文件下載

小型螺紋油缸－管接式

　規格

件號

60461

60462

實際
行程

4.76

12.7

工作
流量(cm3)

0.3

0.8

有效
活塞面積(cm2)

0.62

1.26

最小
工作壓強(bar)

13.8

20.7

最大
工作壓強(bar)

689.5

689.5

最大
輸出力(kN)

4.27

8.7

重量

0.23

0.32

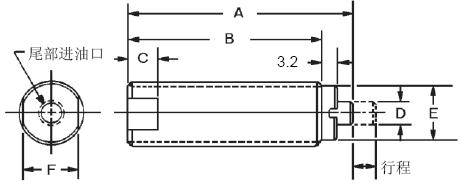

件號

行程

缸體螺紋
(英制)

A

B

C

D

E

F

尾部
進油口(英制)

60461

4.76

1/2-20

46

40

6.35

4.8

9.5

11

1/16-27NPTF

60462

12.7

3/4-16

61

51

8

6.35

16.7

16

1/8-27NPTF
　 　
　
　
