方塊油缸
水平單動式

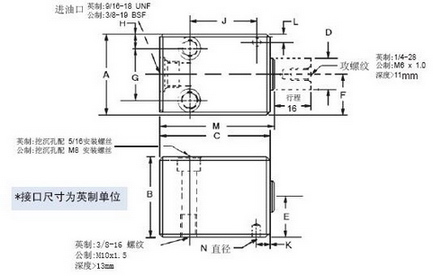

尺寸 (水平型) |
 |
件 號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
60372* |
1 3/4 |
1 3/4 |
2 7/16 |
11/16 |
7/8 |
7/8 |
1 |
3/8 |
1 15/32 |
9/32 |
3/16 |
2 1/2 |
0.194 |
63152* |
44 |
44 |
62 |
17.5 |
22 |
22 |
26 |
9.22 |
40 |
5 |
4 |
64 |
直徑5x6 |
英制 單位：英寸
公制 單位：毫米
尺寸 (垂直型) |
件 號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
安裝
螺絲
尺寸 |
安裝
螺紋 |
60371*
英制
單位：
英寸 |
1 3/4 |
1 3/4 |
2 1/2 |
11/16 |
1 |
7/8 |
1 1/8 |
5/16 |
1 11/16 |
1/4 |
1 13/16 |
1/4-28
UNF |
.194 |
1 9/16 |
#10 |
1/4-20
UNC |
60373
英制
單位：
英寸 |
2 1/2 |
2 1/2 |
3 3/16 |
1 1/2 |
1 11/32 |
1 1/4 |
— |
— |
2 3/32 |
7/16 |
2 11/16 |
3/8-24
UNF |
.257 |
1 15/16 |
5/16 |
3/8-16
UNC |
60374
英制
單位：
英寸 |
3 1/2 |
3 |
4 |
2 |
1 1/2 |
1 3/4 |
1 3/4 |
7/8 |
— |
— |
3 3/8 |
1/2-20
UNF |
— |
2 1/4 |
5/16 |
3/8-16
UNC |
63151*
公制
單位：
毫米 |
44 |
44 |
64 |
18 |
26 |
22 |
30 |
7 |
44 |
6 |
46 |
M6x1.0
深度>11 |
直徑5x6 |
40 |
M6 |
M8x1.25
深度>10 |
*建議不要用在冷卻液或加工碎片較多的環(huán)境.
垂直單動式 |
|
規(guī)格 (兩種型號) |
|
件號 |
60371 |
60372 |
60373 |
60374 |
63151/63152 |
實際
行程(mm) |
16 |
16 |
12.7 |
12.7 |
16 |
工作
流量(cm3) |
12.6 |
12.6 |
18 |
32 |
12.6 |
有效活塞－推 |
7.9 |
7.9 |
11.4 |
20.3 |
7.9 |
面積(cm2)－拉 |
彈簧
回復 |
彈簧
回復 |
彈簧
回復 |
彈簧
回復 |
彈簧
回復 |
最大
工作壓強(bar) |
344.7 |
344.7 |
344.7 |
344.7 |
344.7 |
最大
輸出力(kN) |
27.1 |
27.1 |
39.3 |
69.8 |
27.1 |
重量(kg)大約 |
1 |
1 |
2.27 |
5 |
1 |
安裝位置 |
X位置 |
如圖所示 |
位置Y |
X位置 |
X位置 |
“X” 指雙安裝孔型.
“Y” 指單安裝孔型. |
