液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　

標準油缸

雙動式
標準油缸
　　雙動式油缸用于壓緊、夾持定位、沖壓等需要強壓力油缸的操作. 如果油缸安裝在夾具上 (而非安裝支架), 夾具對應的A尺寸的鉆孔公差應該在0.0127mm 0.0254mm之間, 這樣就可避免因缸體不圓而損壞活塞. 活塞可以氣壓或液壓壓緊和/或回復.

　　提供2D和3D格式的CAD文件下載
英制規格

件號

60345

60341

60350

60351

60360

60361

　實際
　行程(英寸)

1

1

2

2

3

3

　工作
　流量(立方英寸)

1.1

3.14

2.2

6.28

3.31

9.42

　有效活塞　　　　-推
　面積(平方英寸)　-拉

1.1
.912

3.14
2.699

1.1
.956

3.14
2.699

1.1
.956

3.14
2.699

　最小
　工作壓強

20

20

20

20

20

20

　最大
　工作壓強

3000

3000

3000

3000

3000

3000

　最大
　輸出力(磅)

3300

9300

3300

9300

3300

9300

　重量(磅)

2.5

4.5

3.5

6.0

4.75

6.2

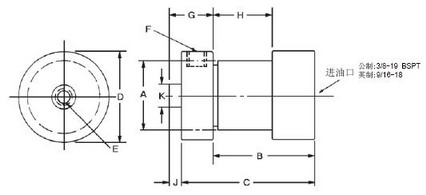

英制尺寸

件號

A

B

C

D

螺孔
E

回復
進油口
F

G

H

J

K

60345

1.500

2 7/16

3 1/8

2 15/32

3/8-16 x 3/4

7/16-20

31/32

1 9/32

1/4

1/2

60341

2.500

2 11/16

3 3/8

2 31/32

3/8-16 x 3/4

7/16-20

31/32

1 9/32

1/4

3/4

60350

1.500

3 1/2

4 1/2

2 15/32

1/4-20 x 1/2

9/16-18

1 7/32

2 11/32

1/4

7/16

60351

2.500

3 3/4

4 23/32

2 31/32

3/8-16 x 3/4

9/16-18

1 3/16

2 11/32

1/4

3/4

60360

1.500

4 1/2

5 1/2

2 15/32

1/4-20 x 1/2

9/16-18

1 7/32

3 11/32

1/4

7/16

60361

2.500

4 3/4

5 23/32

2 31/32

3/8-16 x 3/4

9/16-18

1 3/16

3 11/32

1/4

3/4
　 　
　
　
