Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

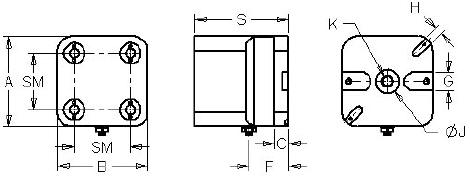

四腳氣動鎖緊模塊(K2) |
| |
|
| |
|
 |
| 杰根斯微型鎖緊模塊的緊湊設計是非常適用于有空間限制和需要準確、快速更換的加工當中。 |
|
|
 |
 |
- 材料：鋁
- 表面處理：陽極氧化
- 重復定位精度<0.02mm
|
|
|
| |
| 件號 |
尺寸系列 |
解鎖方式 |
下鎖力
kN |
抱緊力
kN |
A |
B |
C |
G |
H |
J |
K |
S |
SM |
重量
kgs |
| 533034 |
K2 |
氣動 |
4x0.235 |
4x6 |
96 |
96 |
15 |
20 |
8 |
25 |
M12 |
100 |
6 |
2.4 |
|
| |
|
| |
|
| |
|
| |
K2可加工底板 |
| |
 |
- 材料：高強度鋁合金
- 表面處理：陽極氧化
|
 |
|
| |
| 件號 |
尺寸系列 |
A |
B |
S |
SM |
重量
kgs |
| 533059 |
K2 |
96 |
96 |
20 |
60 |
0.53 |
|
| |
|
| |
|
| |
|
|
