Ball Lock^TM 球鎖快速裝夾系統

杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。

安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。

球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹

螺紋式鎖緊模塊(K5)

圓形，螺紋安裝
液壓解鎖

外殼和活塞經硬化處理
重復定位精度 < 0.005 mm

安裝尺寸小，可用于基礎底板、機床工作臺、夾具支架、底板、回轉橋(第四軸)、交換工作臺等。也可用于重復精度要求更高的鎖緊機構。

可索取安裝圖紙

可加檢測模塊，請另詢價

硬化不銹鋼
　

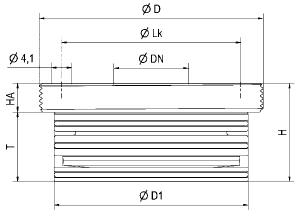

件號	尺寸系列	下鎖力 kN	抱緊力 kN	ØD	ØDN	ØD1	H	HA	ØLK	T	g
480244	K5	5	13	M45x1	15	39	19.8	5.8	36	14	300

所有尺寸單位為毫米
說明: 底板安裝型鎖緊模塊的安裝高度比較低(19.8mm)，且安裝直徑僅有45mm(M45x1)。
液壓動力只在解鎖時起作用（最小50bar/725psi,最大60bar/870psi）。模塊在鎖緊位置靠機械鎖緊，其優點是加工過程中鎖緊銷所承受的力都不是由彈簧承擔，因此
即使切削力很大也不會產生振動。另一優點是沒有管路以及泄露的危險。外殼的上表面是接觸面。
液壓型模塊只有一處管路連接，用于解鎖。

圓形，螺紋安裝
氣壓解鎖

外殼和活塞經硬化處理
重復定位精度 < 0.005 mm

安裝尺寸小，可用于基礎底板、機床工作臺、夾具支架、底板、回轉橋(第四軸)、交換工作臺等。也可用于重復精度要求更高的鎖緊機構。氣動單元特別適用于食品、制藥和化學工業等無油的應用場合。

可索取安裝圖紙

可加檢測模塊，請另詢價

硬化不銹鋼
　

件號	尺寸系列	下鎖力 kN	抱緊力 kN	ØD	ØDN	ØD1	H	HA	ØLK	T	g
480343	K5	1.5	13	M45x1	15	39	19.8	5.8	36	14	300

所有尺寸單位為毫米
說明: 底板安裝型鎖緊模塊的安裝高度比較低(19.8mm)，且安裝直徑僅有45mm(M45x1)。
氣動壓力在解鎖時起作用（最小8bar/116psi，最大12bar/175psi）。鎖緊過程需要短暫提供最小5bar/75psi，最大6bar/90psi的氣動壓力，以達到標定的下拉力。模塊在鎖緊位置靠機械鎖緊，其優點是加工過程中鎖緊銷所承受的力都不是由彈簧承擔，因此即使切削力很大也不會產生振動。
氣動型模塊有兩處管路連接，一處用于解鎖，一處用于鎖緊。
