Ball LockTM 球鎖快速裝夾系統
    杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上 。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以內。
    安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。
    球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹


球鎖式T型夾具基座-公制   T型夾具立柱
  • 材料: 40級加制鑄鐵
  • 另有鋁制型可供選擇
  • 球瑣接受套和定位套已安裝
  • 提供精密的數控加工中心夾具基座
  • 垂直度為0.02mm每250mm

可提供定制尺寸
   對于您的特殊要求的基座,安裝位置中帶有或不帶球鎖配件,我們能夠給您報價。請撥打021-58356226獲取設計規格資料

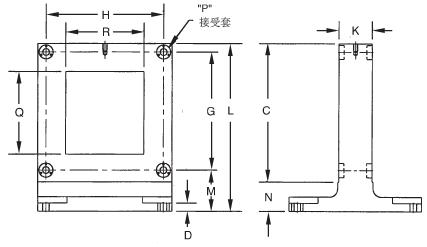

安裝了球鎖接受套的鑄鐵T型夾具基座

件號

C

D

E

F

G

H

I

J

K

L

重量(Kg)

69151

410

25

400

400

350

350

350

350

100

500

190

69161

560

25

500

500

475

425

425

425

120

650

310

69171

660

40

630

630

575

550

525

525

100

750

500

續

件號

M

N

O

P

夾具板
件號

基礎板
件號

69151

125

90

20

20

58717

59102

69161

137.5

90

25

25

58745

59103

69171

137.5

90

35

25

58746

59104

注:同樣可提供窗框型T形基座。
  窗框型基座尺寸和定位(Q和R尺寸)
  由客戶指定

T型夾具立柱

產品更新
   在杰根斯,產品改進是一個不間斷的過程。恕不通知將會變化的規格和技術數據。如果現有資料對您的設計十分關鍵,我們建議您 與杰根斯的技術銷售部取得聯系,以審核其尺寸和規格。

T型夾具立柱

可使用吊環23462配合提吊
– 需另外訂購
