Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 定制您的球鎖系統組件(公制) |
|
 |
夾具更換時間少于一分鐘

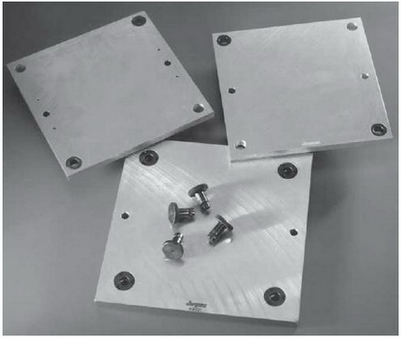

杰根斯球鎖組合提高了機加工制造業中的夾
具更換速度。每套組合包含兩塊各裝有兩個定位
套的鋁質夾具板；一塊裝有四個接受套的鋼制基
礎板；及四個20mm的球鎖軸，每個球鎖軸的最大
負荷能力是10KN。當一塊夾具板在機床上工作
時，工作人員可乘此時機將其他零件裝到另一塊
夾具板上。較少了裝夾時間，縮短了待機時間。
為了能把基礎板精確地安裝到T槽工作臺上，而
且無需為基礎板找正，可以用定位夾具鍵。基礎
板上用于安裝定位夾具鍵的精鉆孔的中心線和接
受套及夾具板上的定位套的中心線是互相平行
的。這些精鉆孔也可便于將夾具板安裝銑床工作
臺上且無需找正。在加工夾具上的定位點時這些
孔也非常有用。
|

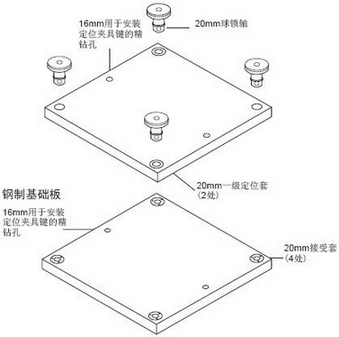

鋁質夾具板
|
標準球鎖系統組件
| 件號 |
包含組件 |
| 59002 |
1 - 59101 (400x400x28.57)鋼制基礎板
已安裝接受套
2 - 58715 (400x400x20)鋁質夾具板
已安裝20mm一級定位套
4 - 20mm球鎖軸 (件號49651) |
提供定制
杰根斯可根據您的機器工作臺為您量身定制全
套球鎖系統，包括客戶化規格的基礎板和夾具板
您僅需提供以下信息:
機床品牌及型號 ___________________________
工作臺行程 (x, y, z) ____________________
工作臺尺寸 (x, y) _________________________
機器工作臺最大載荷重量(Kg) _______________
T型槽寬度及其中心距離 _____________________ |
|
|
| |
|
| |
|
