Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以?xún)?nèi)。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 配套夾具立柱的基礎板和夾具板(公制) |
 |
配套夾具立柱的基礎板－鋼制 |
件號 |
邊長 |
配套夾具基座
件號 |
A |
B |
接受套
內徑 |
基礎板
厚度±0.13 |
重量
(Kg) |
59102 |
400 |
69151/69051 |
350 |
350 |
20 |
28.57 |
31 |
59103 |
500 |
69161/69061 |
425 |
425 |
25 |
31.75 |
59 |
59103-C |
500 |
69161/69061
69171/69071 |
350/425
雙工位 |
350/425
雙工位 |
20/25 |
31.75 |
59 |
59104 |
630 |
69171/69071 |
525 |
525 |
35 |
34.92 |
124 |
注：可根據每個客戶的要求定制安裝孔。
與已裝入的球鎖接受套一起提供。 |
|
|
 |
配套四面體夾具立柱和T形夾具立柱的夾具板
|
件號 |
配套夾具立柱
件號 |
類型 |
夾具板
尺寸 |
H |
G |
定位套
內徑 |
夾具板
厚度±0.13 |
鋁板 |
(Kg) |
鋼板 |
(Kg) |
58741 |
7 |
58841 |
19 |
69051 |
4-S |
250x500 |
150 |
450 |
20 |
20 |
58742 |
13 |
58842 |
36 |
69061 |
4-S |
300x625 |
175 |
550 |
25 |
25 |
58743 |
18 |
58843 |
50 |
69071 |
4-S |
400x650 |
275 |
575 |
25 |
25 |
58717 |
8 |
58817 |
25 |
69151 |
T |
400x400 |
350 |
350 |
20 |
20 |
58745 |
19 |
58845 |
53 |
69161 |
T |
500x550 |
425 |
475 |
25 |
25 |
58746 |
27 |
58846 |
63 |
69171 |
T |
625x650 |
550 |
575 |
25 |
25 |
與已裝入的球鎖接受套一起提供。 |
|
|
 |
配套夾具立柱基礎板的夾具板 |
件號 |
配套
基礎板
件號 |
E |
F |
I |
J |
定位套
內徑 |
夾具板
厚度±0.13 |
鋁板 |
(Kg) |
鋼板 |
(Kg) |
58717 |
8 |
58817 |
25 |
59102 |
400 |
400 |
350 |
350 |
20 |
20 |
58727 |
17 |
58827 |
48 |
59103 |
500 |
500 |
425 |
425 |
25 |
25 |
58732 |
27 |
58832 |
76 |
59104 |
630 |
630 |
525 |
525 |
35 |
25 |
與已裝入的球鎖接受套一起提供。 |

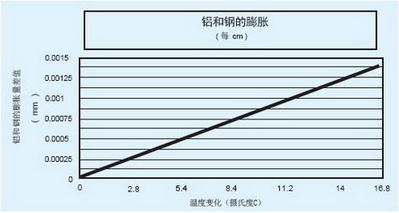

注：鋁和鋼的膨脹率不一樣。在做您自己的球瑣夾具和基礎板時請考慮此項因素。 |
|
|
| |
|
| |
|
