Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以?xún)?nèi)。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 與夾具立柱配套的標準基礎板和夾具板(英制) |
 |
與夾具立柱配套的基礎板－鋼制 |
件號 |
邊長 |
配套夾具立柱
件號 |
A |
B |
接受套
尺寸 |
±0.005
基礎板
厚度 |
重量
(磅) |
49102 |
400 |
69001,69101 |
14 |
14 |
20 |
1.125 |
79 |
49103 |
500 |
69011,69111 |
17 |
17 |
25 |
1.25 |
137 |
49104 |
630 |
69021,69121 |
21 |
21 |
35 |
1.375 |
240 |
49103-C |
500 |
69101，69001 |
14/17 |
14/17 |
20/25 |
1 1/4 |
137 |
-- |
-- |
69111, 69011 |
Dual |
Dual |
Dual |
1 1/4 |
-- |
注：可根據每個客戶的要求定制安裝孔。
與已裝入的球鎖接受套一起提供。 |
|
|
 |
與四面體夾具立柱和T形夾具立柱配套的夾具板 |
件號 |
立柱 |
夾具板
尺寸
(英寸) |
H
(英寸) |
G
(英寸) |
定位套
尺寸
(毫米)
|
±0.005
夾具板厚度
(英寸) |
鋁板 |
(磅) |
鋼板 |
(磅) |
28741 |
14 |
28841 |
43 |
69001 |
10x20 |
6.75 |
18 |
20 |
.75 |
28742 |
28 |
28842 |
86 |
69011 |
12x25 |
8 |
22 |
25 |
1 |
28743 |
39 |
28843 |
119 |
69021 |
16x26 |
11.50 |
23 |
25 |
1 |
28717 |
18 |
28817 |
55 |
69101 |
16x16 |
14 |
14 |
20 |
.75 |
28745 |
41 |
28845 |
125 |
69111 |
20x22 |
17 |
19 |
25 |
1 |
28746 |
61 |
28846 |
186 |
69121 |
25x26 |
22 |
23 |
25 |
1 |
與已裝入的球鎖接受套一起提供。 |
|
|
 |
與夾具立柱基礎板配套的夾具板 |
件號 |
基礎板 |
E
(英寸) |
F
(英寸) |
I
(英寸) |
J
(英寸) |
定位套
尺寸
(毫米)
|
±0.005
夾具板厚度
(英寸) |
鋁板 |
(磅) |
鋼板 |
(磅) |
28717 |
18 |
28817 |
55 |
49102 |
16 |
16 |
14 |
14 |
20 |
.75 |
28727 |
38 |
28827 |
114 |
49103 |
20 |
20 |
17 |
17 |
25 |
1 |
28732 |
58 |
28832 |
177 |
49104 |
25 |
25 |
21 |
21 |
35 |
1 |
與已裝入的球鎖接受套一起提供。 |

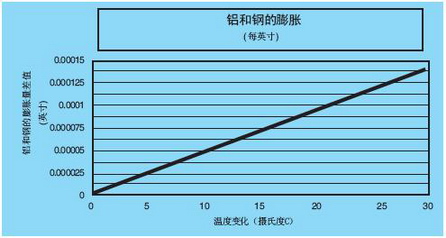

注：鋁和鋼的膨脹率不一樣。在做您自己的球瑣夾具和基礎板時請考慮此項因素。 |
|
|
| |
|
| |
|
