定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。

杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。

杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。

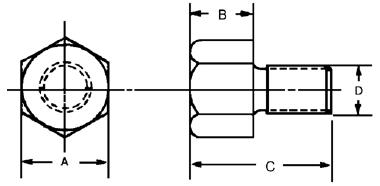

螺紋支撐釘

以螺紋旋入，安裝后“B”尺寸留有0.010"-0.015"
表面加工余量�？稍阢姶矈A具中作為對刀塊使用，可自
行研磨至需要的尺寸。滲碳硬化層厚度約為0.030".

件號	A	B	C	D	牙型	重量/1bs 10件
21501	3/8	1/4	9/16	1/4-28	細牙	.16
21521	3/8	1/4	9/16	1/4-20	粗牙	.16
21502	3/8	3/8	11/16	1/4-28	細牙	.16
21522	3/8	3/8	11/16	1/4-20	粗牙	.16
21503	3/8	1/2	13/16	1/4-28	細牙	.16
21523	3/8	1/2	13/16	1/4-20	粗牙	.16
21504	1/2	1/4	11/16	3/8-24	細牙	.24
21524	1/2	1/4	11/16	3/8-16	粗牙	.24
21505	1/2	3/8	13/16	3/8-24	細牙	.31
21525	1/2	3/8	13/16	3/8-16	粗牙	.31
21506	1/2	1/2	15/16	3/8-24	細牙	.47
21526	1/2	1/2	15/16	3/8-16	粗牙	.47
21507	1/2	3/4	1 3/16	3/8-24	細牙	.47
21527	1/2	3/4	1 3/16	3/8-16	粗牙	.47
21508	3/4	3/8	15/16	1/2-20	細牙	.78
21528	3/4	3/8	15/16	1/2-13	粗牙	.78
21509	3/4	1/2	1 1/16	1/2-20	細牙	.94
21529	3/4	1/2	1 1/16	1/2-13	粗牙	.94
21510	3/4	1	1 9/16	1/2-20	細牙	1.56
21530	3/4	1	1 9/16	1/2-13	粗牙	1.56
21511	1	1/2	1 3/16	5/8-18	細牙	1.72
21531	1	1/2	1 3/16	5/8-11	粗牙	1.72
21512	1	1 1/2	2 3/16	5/8-18	細牙	4.10
21532	1	1 1/2	2 3/16	5/8-11	粗牙	4.10

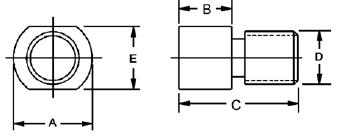

螺紋支撐釘

公制	以螺紋旋入，安裝后“B”尺寸留有0.25mm-0.38mm 表面加工余量�？稍阢姶矈A具中作為對刀塊使用，可自行研磨至需要的尺寸。滲碳硬化層厚度約為0.76mm。

件號	直徑 A	B	C†	D	對邊寬度 E
21551	10	6	14	M6x1.0	8
21554	13	6	17	M10x1.5	10
21558	16	10	25	M12x1.75	14
21561	25	12	30	M16x2.9	20

†+0.25/+0.38mm研磨余量
