定位零部件 |
定位件是工裝夾具中重要的組成部分。在工裝夾具設計時,選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確,有效地提高效率和降低制造成本。反之,工裝夾具可能變得極其復雜而昂貴,裝夾也異常困難,而且精度難以達到預期要求。 |
杰根斯既有傳統(tǒng)的定位零部件,諸如精密定位銷、導銷、支撐件,也有一系列獨特的產品,諸如機械式輔助支撐 (浮動支撐),膨脹式T槽定位鍵,自定心精密脹緊銷,以及測量球,等等。 |
杰根斯提供的不只是產品,更是工裝夾具經驗和較佳的方案。 |
|
|
|
|
|
標準夾具鍵 |
|
|
|
- 材料: C-1018
- 表面處理: 黑色氧化
- 熱處理: 74-77 R30N 表面滲碳硬化處理
- 提供產品CAD圖形文件
件號 |
-0.0005
-0.0010
A |
B |
C |
內六角頭
螺絲
D |
重量
(1bs)
10件 |
19701* |
.5000 |
1/2 |
3/4 |
1/4 |
.14 |
19702* |
.5625 |
1/2 |
3/4 |
1/4 |
.65 |
19703* |
.6250 |
1/2 |
3/4 |
5/16 |
.68 |
19704* |
.6875 |
1/2 |
1 |
5/16 |
.98 |
19705 |
.7500 |
1/2 |
1 1/4 |
5/16 |
1.10 |
19706 |
.8125 |
1/2 |
1 1/4 |
5/16 |
1.25 |
*符合TCMA標準
公制系列
件號 |
–.0013
–.0026
A |
B |
C |
內六角頭
螺絲
D |
19751 |
12 |
13 |
19 |
M5 |
19752 |
14 |
14 |
22 |
M6 |
19753 |
16 |
13 |
22 |
M6 |
19754 |
18 |
14 |
22 |
M6 |
19755 |
20 |
13 |
22 |
M6 |
19756 |
22 |
13 |
32 |
M6 |
|
|
|

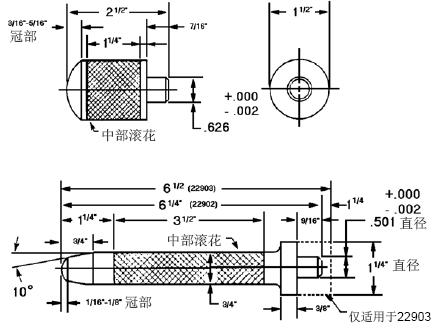

滾花定位手柄 |
|
|
|
|
|
- 材料: AISI-S7
- 表面處理: 黑色氧化
- 熱處理: Rc 44-48
- 提供產品CAD圖形文件
|
件 號 |
重量
(磅) |
22902 |
1.1 |
22903 |
1.2 |
|
|
|
|
|
|
|
|
|
|
