定位零部件 |
|
定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。 |
杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。 |
| 杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。 |
| |
|
| |
|
| |
測量球 |
|
|
 注: 球頭與軸體直接以特殊焊接方式聯接, 所以當球頭側向受力過大時, 球頭會從軸上脫落. 從而避免由于球軸意外受力彎曲而產生的安裝和檢測誤差. |
夾具定位球 (光軸)
這些工具球用焊接技術裝配而成, 焊接后依然保持起初的高精確度和光潔度. |
- 材料: 440-C 型不銹鋼, 淬火硬化至 Rc 58-62
- 球?qū)S偏心誤差不超過0.0002英寸
- 提供產品CAD圖形文件
- 兩件焊接結構
|
件號 |
A |
B |
C |
29001 |
.250 |
.56 |
.1247 |
29002 |
.375 |
.75 |
.1872 |
29003 |
.500 |
.94 |
.2497 |
29004 |
.625 |
1.06 |
.3122 |
29005 |
.750 |
1.25 |
.3747 |
29006 |
.875 |
1.44 |
.4372 |
29007 |
1.000 |
1.62 |
.4997 |
|
 |
|
|
 |
基準球 (帶參照側肩)
杰根斯的檢測球比夾具定位球具有更精密的公差, 產品上準確固定的側肩提供正向定位, 再定位或復位.
- 材料: 440-C 型不銹鋼, 淬火硬化至 Rc 58-62
- 球?qū)S偏心誤差不超過0.0002英寸
- 提供產品CAD圖形文件
- 兩件焊接結構
|
|
| |
 |
件號 |
A |
B |
C |
D |
*29010 |
.125 |
.0938 |
.2812 |
.1255 |
29011 |
.250 |
.200 |
.36 |
.1247 |
29012 |
.375 |
.300 |
.45 |
.1872 |
29013 |
.500 |
.400 |
.54 |
.2497 |
29014 |
.625 |
.450 |
.61 |
.3122 |
29015 |
.750 |
.500 |
.75 |
.3747 |
29016 |
.875 |
.600 |
.84 |
.4372 |
29017 |
1.000 |
.700 |
.92 |
.4997 |
*29010僅提供碳化鎢球, 洛氏硬度為91.5-92.5
**如有要求，可提供公制 |
|
|
 |

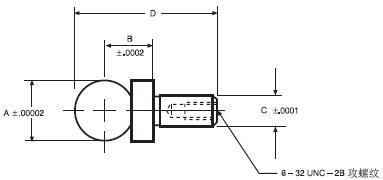

基準球 (帶參照側肩及尾部螺孔)
該檢測球安裝時不需壓球頭,可由下將其拉入配合孔或襯套 (通過球軸上的螺孔配合螺釘實現).
- 材料: 440-C 型不銹鋼, 淬火硬化至 Rc 58-62
- 球?qū)S偏心誤差不超過0.0002英寸
- 提供產品CAD圖形文件
- 兩件焊接結構
|
| |
 |
件號 |
A |
B |
C |
D |
29021 |
.5000 |
.3125 |
.2499 |
.96 |
|
|
|
| |
|
|
| |
|
| |
|
|
