起重吊環 |
美國制造,享有國際信譽的杰根斯起重吊環,為模具起吊提供可靠保證。杰根斯起重吊環起重載荷最大可達22.5噸,且具有5倍的安全系數,最大螺紋直徑達M64,所有材料都是高強度合金鋼,萬向吊環具直拉型和側拉型.... |
|
|
|
|
|
|
|
|
類型 |
公/英制 |
螺紋尺寸 |
載荷 |
|
|
|
|
|
|
|
|
|

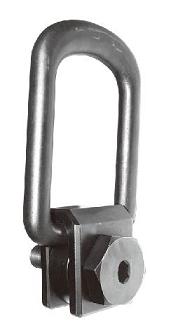

SP 2000TM 側拉型 |
|
|
擠壓成型主體 |
|
|
|
杰根斯SP 2000TM側拉型吊環特別適合用于翻轉夾具和模具. 該產品能繞中心螺栓360度旋轉和翻轉, 因此, 當提吊旋轉物體時, 側面提升有更大的操作間隙. 該吊環為低位結構, 同時具有一個特別的螺栓止動設計. 其大尺寸鍛造單件整體提環易于匹配更大號的吊鉤. 相對輕的重量使其比相似吊環更易于操作, 并且能方便地用外扳手(47531, 47532) 或內外扳手 (所有其它尺寸) 安裝. 所有部件美國制造. |
|

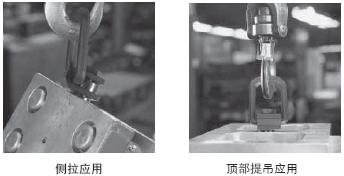

- 可用于頂部提吊和側吊應用
- 全角度旋轉和擺轉
- 額定強度系數比率為5:1
- 材料: 合金鋼
- 表面處理: 黑色氧化
- 以額定負載的200%驗證測試
- 提供公制尺寸, 見下頁.
- 可從本公司網站(drinkme.com.cn)下載多種格式的3D實體模型文件
|
|
|
|

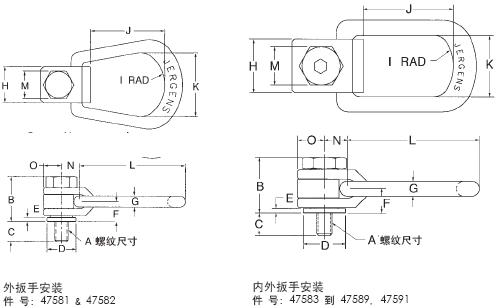

公制螺紋 |
件號 |
載荷
(千克) |
螺紋尺寸
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
扭矩
(牛.米) |
六角
尺寸 |
重量(千克) |
47581 |
325 |
M 8x1.25 |
33 |
16 |
21 |
3 |
14 |
8 |
25 |
25 |
52 |
44 |
76 |
19 |
13 |
13 |
5 |
— |
.25 |
47582 |
500 |
M10x1.5 |
33 |
20 |
21 |
3 |
14 |
8 |
25 |
25 |
52 |
44 |
76 |
19 |
13 |
13 |
10 |
— |
.25 |
47583 |
725 |
M12x1.75 |
48 |
24 |
35 |
4 |
21 |
13 |
44 |
38 |
86 |
51 |
120 |
32 |
19 |
22 |
20 |
6 |
1 |
47584 |
1400 |
M16x2 |
48 |
32 |
35 |
4 |
21 |
13 |
44 |
38 |
86 |
51 |
120 |
32 |
19 |
22 |
40 |
8 |
1 |
47585 |
2290 |
M20x2.5 |
59 |
40 |
48 |
6 |
26 |
16 |
57 |
51 |
102 |
67 |
145 |
44 |
25 |
29 |
70 |
10 |
2 |
47586 |
3050 |
M24x3 |
59 |
48 |
48 |
6 |
26 |
16 |
57 |
51 |
102 |
67 |
145 |
44 |
25 |
29 |
140 |
12 |
2 |
*47587 |
4850 |
M30x3.5 |
117 |
60 |
83 |
9 |
52 |
27 |
95 |
76 |
196 |
111 |
265 |
76 |
49 |
48 |
350 |
19 |
11.1 |
*47588 |
7500 |
M36x4 |
117 |
72 |
83 |
9 |
52 |
27 |
95 |
76 |
196 |
111 |
265 |
76 |
49 |
48 |
550 |
19 |
11.3 |
*47591 |
8700 |
M42x4.5 |
117 |
84 |
83 |
9 |
52 |
27 |
95 |
76 |
196 |
111 |
265 |
76 |
49 |
48 |
800 |
19 |
11.8 |
*47589 |
10000 |
M48x5 |
122 |
96 |
83 |
9 |
52 |
27 |
95 |
76 |
196 |
111 |
265 |
80 |
49 |
48 |
1200 |
27 |
12.5 |
|
|
|
|
|
