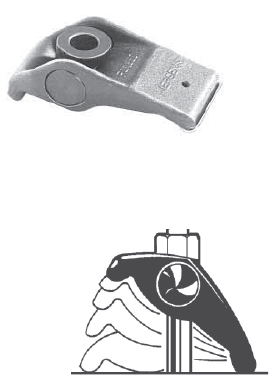

| 鍛制可調壓緊器 |
|
 |
鍛制可調壓緊器在壓緊高度范圍內自動彌補壓緊高度的變化(見表). 旋轉襯套永久性安裝在壓緊器上, 緩沖配件丟失對壓緊的影響.標準銅制襯板對機臺起保護作用.
- 材料: 1137 鍛鋼, 熱處理
- 表面處理: 黑色氧化
- 一體式結構
- 自由壓緊高度
|
該產品的特點是, 高質量的鍛制件可提供超強的壓緊力.
|

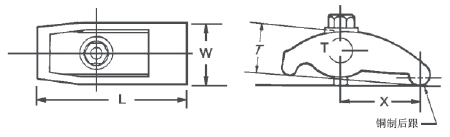

公制 |
件 號 |
螺栓
尺寸 |
壓緊
范圍 |
W |
T |
L |
X |
重量
(磅) |
最大扭矩
（ft.lbs） |
最大夾持力
（lbs） |
19101 |
1/2 |
0-2 |
1 3/4 |
1 1/2 |
4 1/4 |
2 1/2 |
1.1 |
90 |
6800 |
19102 |
5/8 |
0-2 3/8 |
2 |
1 5/8 |
5 |
3 |
1.7 |
180 |
10600 |
19103 |
3/4 |
0-2 3/4 |
2 1/2 |
1 3/4 |
6 1/4 |
3 3/4 |
3.0 |
300 |
16000 |
19104 |
7/8-1 |
0-3 1/2 |
3 |
2 3/8 |
7 |
4 1/4 |
5.3 |
500 |
21800 |
19104 |
1 |
0-3 1/2 |
3 |
2 3/8 |
7 |
4 1/4 |
5.3 |
760 |
28600 |
適配的T 槽螺栓見P5.25.
|
| |
|
|
公制 |
件 號 |
螺栓
尺寸 |
壓緊
范圍 |
W |
T |
L |
X |
重量
(千克) |
最大扭矩
（Nm） |
最大夾持力
（Kgf） |
19101 |
M12 |
0-50 |
44 |
38 |
108 |
63 |
.60 |
100 |
2800 |
19102 |
M16 |
0-60 |
50 |
41 |
125 |
75 |
.92 |
260 |
5250 |
19103 |
M20 |
0-70 |
63 |
44 |
159 |
95 |
1.6 |
500 |
8250 |
19104 |
M24 |
0-89 |
75 |
60 |
175 |
108 |
2.9 |
870 |
11850 |
|
| |
|
|
 |

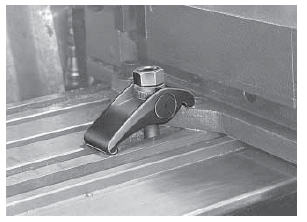

鍛制可調壓板壓持住銑床工作臺上的液壓臺虎鉗一邊。
|
| |
|
|
