加工中心虎鉗
    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　 　
　

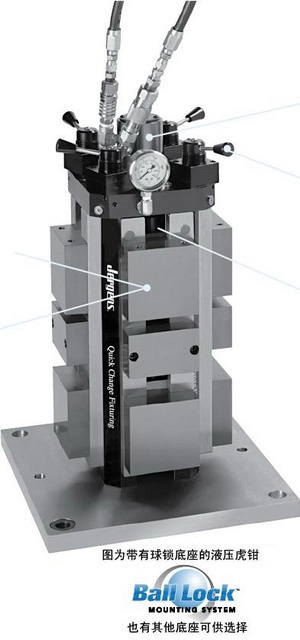

液壓虎鉗立柱
液壓虎鉗立柱套件包括：
  • 每面有獨立的控制閥
  • 雙通道液壓旋轉接頭
  • 內置式蓄能器
  • 手柄









可完全加工和反置的卡爪
有鋁爪或鋼爪可選




卡爪快換系統
減少夾具安裝時間







　





　

雙通道液壓旋轉接頭
虎鉗可以在管路連接的情況下旋轉
　



獨立的控制閥
每一面虎鉗均可獨立操控






　
內置式蓄能器(帶單向閥)
斷開油路后仍能繼續保壓




　

夾緊力(實測于卡爪的值)
　

輸入壓 夾緊力
psi bars lbs kg
500 35 595 268
1,000 70 1,190 537
2,000 140 2,380 1075
3,000 210 3,570 1612
4,000* 275* 4,760 2110

*推薦最大值


Download Cad Models!
www.jergensinc.com

　 　
　
技術參數：
 工作時持力:268 - 2110 kgs
液壓夾緊行程: 6.3 mm(兩工位總計)
工作流量： 6.6立方厘米/面
高壓液體體積: 6.6立方厘米/面
輸入壓力: 35 - 275 bar           也有其他底座可供選擇
雙工位夾緊結構,中間卡爪作為擋塊,
不能作為單工位使用鉗口尺寸分100mm和150mm兩種,
有三面體或四面體可供選擇


安裝與操作：
1) 將鋁質或鋼質卡爪加工至符合夾緊工件的形狀。
2) 使用手柄移動卡爪，直至工件接觸到固定卡爪。
3) 然后將手柄旋回1/2到2圈，設定開口大小。
4) 啟動液壓動力源，操作每一面上的控制閥。
氣液增壓泵 見 6.75 頁
　 　
　
