大型虎鉗立柱
六面式12工位 |
|
 |
杰根斯6面式虎鉗立柱提供12個工位, 提高每次的工件夾持?jǐn)?shù)量. 提供匹配基座, 可直接安裝到工作臺或球鎖系統的基板上.
- 通過一次加工12塊工件的3面, 降低工件加工成本
- 增加機器不需照看的時間
- 提高產量
- 立柱單元硬化鋼質導槽
- 完全的卡爪行程, 允許夾持更多類型的工件
|
|

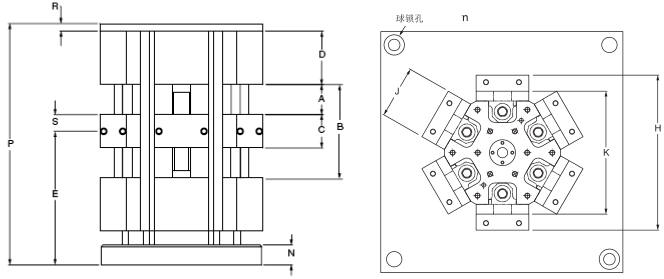

| 六面式加工中心虎鉗立柱(公制/英制) |
尺寸 |
球鎖底座 |
通用底座 |
球鎖底座 |
通用底座 |
69413 |
69414 |
69477 |
69478 |
49413 |
49414 |
49477 |
49478 |
卡爪尺寸 |
100mm |
150mm |
100mm |
150mm |
4"/100mm |
6"/150mm |
4"/100mm |
6"/150mm |
.A. |
卡爪最大張開 |
56 |
88 |
56 |
88 |
2.25 |
3.50 |
2.25 |
3.50 |
| B |
卡爪最大張開（1工位） |
178 |
254 |
178 |
254 |
7.00 |
10.00 |
7.00 |
10.00 |
C |
固定卡爪寬度 |
64 |
78 |
64 |
78 |
2.50 |
3.00 |
2.50 |
3.00 |
D |
移動卡爪長度 |
100 |
127 |
100 |
127 |
4.00 |
5.00 |
4.00 |
5.00 |
E |
基座到固定卡爪中心的距離 |
241 |
305 |
241 |
305 |
8.5 |
11.00 |
8.5 |
11.00 |
H |
總寬度 |
300 |
432 |
300 |
432 |
11.81 |
16.91 |
11.81 |
16.91 |
J |
卡爪寬度 |
100 |
150 |
100 |
150 |
4.00 |
6.00 |
4.00 |
6.00 |
K |
導槽間外尺寸 |
238 |
356 |
238 |
356 |
9.37 |
14.01 |
9.37 |
14.01 |
N |
基座板厚度 |
25 |
25 |
25 |
25 |
1.00 |
1.00 |
1.00 |
1.00 |
P |
總高度 |
446 |
573 |
446 |
573 |
17.56 |
22.56 |
17.56 |
22.56 |
R |
頂板厚度 |
14 |
14 |
14 |
14 |
0.56 |
0.56 |
0.56 |
0.56 |
S |
面到中心距離 |
32 |
39 |
32 |
39 |
1.25 |
1.50 |
1.25 |
1.50 |
|
基座長度&寬度 |
400 |
500 |
400 |
500 |
15.75 |
19.68 |
15.75 |
19.68 |
|
球鎖安裝尺寸 |
350x350 |
425x425 |
n/a |
n/a |
14x14 |
17x17 |
n/a |
n/a |
|
安裝尺寸1* |
n/a |
n/a |
80mm |
80mm |
n/a |
n/a |
80mm |
80mm |
|
安裝尺寸2* |
n/a |
n/a |
100mm |
100mm |
n/a |
n/a |
100mm |
100mm |
|
重量 (Kg) |
94 |
161 |
94 |
161 |
206 lbs |
355 lbs |
206 lbs |
355 lbs |
*通用型立柱上的基座有兩套安裝孔, 匹配80mm或100mm加工中心上的夾持裝置或T槽。
可根據用戶的需要提供傳統型安裝式樣及基座尺寸, 詳情請聯系杰根斯客戶服務部門。 |
|
